Электрод (катод) - это одна из ключевых деталей аппарата плазменной резки, служащая для активизации электрической дуги. Электрод присутствует во всех плазмотронах независимо от их конструкции. Крепление детали к плазмотрону осуществляется с помощью специальных зажимов.
Материалы для изготовления электродов
Внешне деталь выглядит как небольшая гильза, а изготовляется из материалов, способных в процессе воздушно-плазменной резки образовывать на своей поверхности тугоплавкие оксиды, защищающие катод от выгорания. Самым подходящим металлом для этой цели считается гафний, гораздо реже используют цирконий, торий и бериллий.
Устройство детали
Катод состоит из частей: корпуса и специальной вставки. Вставка размещающаяся в центре, характеризуется высоким уровнем термоэлектронной эмиссии и непосредственно контактирует с плазменной дугой.
Почему электрод изнашивается преждевременно?
Данная деталь, так же как и сопло, имеет свойство быстро выгорать и разрушаться, поэтому требует своевременной замены. Лучше производить эту операцию одновременно с заменой сопла.
Выход запчасти из строя может произойти по ряду причин:
- наличие примесей в воздухе;
- ненадлежащее качество плазмообразующего газа;
- слишком низкое давление газа;
- недостаток охлаждающей жидкости;
- загрязнение газопроводов;
- поломка завихрителя.
Выбор электрода

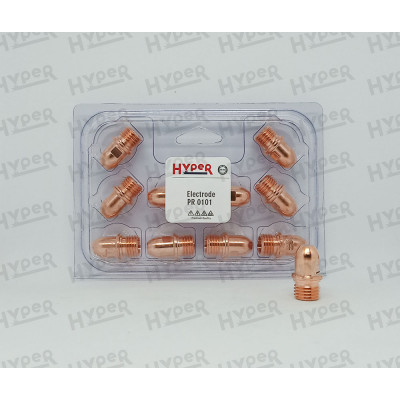

Выбирать катод для аппарата плазменной резки следует, опираясь на параметры устройства, так как универсальных моделей не существует. Модель PR0101 используется в системах итальянского бренда Trafimet, оборудованных резаками марок Ergocut и Autocut (А101, А 141). Сферы применения - ручная и автоматизированная плазменная резка, строжка металла. Максимально допустимая толщина металлических заготовок - 40 миллиметров.
